 高效低能耗霧 炮機，可上下左右轉動 |
站臺上配置水炮，可調節柱狀和霧狀
|
 低壓前灑 |
低壓大流量左右對沖
|
多功能抑塵車性能特點
◆ 發電機組帶有自動電壓調節器，電壓無需人工調節。
◆ 采用大功率、高效的霧炮，配置變頻啟動裝置，整體結構緊湊、體積小、風量大、霧化顆粒小，噴霧覆蓋面積大。
◆ 霧炮操控設有手動和遙控操控兩種模式，同時可實現駕駛室內觸摸屏控制操作。
◆ 霧炮噴霧噴頭選用進口高質量噴頭，壽命長。
◆ 霧炮通過電機可實現左右各90度旋轉，通過液壓油缸控制俯仰角度可實現-10度至45度的角度調節，調節精確快速。
◆ 霧炮外形尺寸小，采用分體式布置方式，整車重心低，對車輛行駛安全有更大保障。
◆ 設有低壓水路系統，具有前灑水，大流量中置對沖，低壓后噴霧及輔助消防水炮。
◆ 設有獨立的高壓水路系統，配備自動卷盤及手持高壓噴槍，可用于車輛自身清洗等。
◆ 整車高壓水路系統、噴霧水路系統、水箱均采用不銹鋼制作，具有優秀的防腐防銹性能。
◆ 水箱設有低水位傳感報警系統，當水位較低時能自動報警。
多功能抑塵車霧炮參數
奧圖股份GB國家行業標準AOTU-100型霧炮車參數
|
序號 |
技術參數 |
AOTU-100 |
備注 |
|
01 |
總功率 |
37 |
水電路控制一體機 |
|
02 |
風機類型及功率 （kw） |
射流風機 30 |
采用德國西門子電機 |
|
03 |
液泵類型及功率 （kw） |
分體式耐磨柱塞泵 7.5 |
耐磨不銹鋼水泵 |
|
04 |
液泵壓力（MPa） |
1.5～2.5 |
采用高壓耐磨不銹鋼水泵 |
|
05 |
液壓系統（帶液壓傳感器） |
2級雙液壓油缸 |
帶止鎖裝置，剎車裝置 |
|
06 |
3軸承旋轉支撐 |
（壓力、進項、旋轉）軸承 |
防共震和震動旋轉，承受壓力3T |
|
07 |
旋轉萬向節 |
312合金不銹鋼材質 |
可以360度旋轉 |
|
08 |
檢修快速插銷 |
312不銹鋼材質 |
6只 |
|
09 |
設備快速吊裝安裝機構 |
鋼制 |
四孔、六孔吊裝制 |
|
10 |
最大噴霧射程 |
100 |
霧量可調節 |
|
11 |
水平旋轉角度 |
±160° |
自動或手動（選裝） |
|
12 |
俯仰角度 |
-10～55° |
可以噴霧下方作業區域 |
|
13 |
最大覆蓋面積（㎡） |
31400 |
霧量大、顆粒小（節能） |
|
14 |
霧粒大小(μm) |
30～150 |
可調節 |
|
15 |
噴霧流量（L/min） |
70～83 |
可調節 |
|
16 |
噴頭 |
304合金不銹鋼材質 |
意大利進口 |
|
17 |
水路管道 |
304合金不銹鋼材質 |
進水管不銹鋼快速接頭，齒輪360度旋轉空心軸支撐機構 |
|
18 |
風量（m3/min） |
1140 |
獲國家ISO18001:、ISO9001、ISO14001、國際CE認證證書 |
|
19 |
風壓 |
920 |
|
|
20 |
防護等級 |
IP55/IP65 |
|
|
21 |
使用環境溫度（℃） |
-30～+50 |
|
|
22 |
控制方式 |
手動/遙控（全自動）帶PLC |
可選：瑞士進口、國產 |
|
23 |
遙控距離 |
≤100 |
|
|
24 |
噴頭數量（個） |
雙環：38+42 |
可選：進口、國產 |
|
25 |
霧炮外形尺寸 |
2050*1700*2100 |
|
|
26 |
底座尺寸 |
1390*1080 |
|
|
27 |
整機重量 |
1550 |
|
|
28 |
動力配置 |
75kw/60kw柴油發電機組或市電 |
可選：德國道依茨、國產品牌 |
|
29 |
啟動方式 |
軟啟動/變頻 |
可選：軟啟動、變頻啟動 |

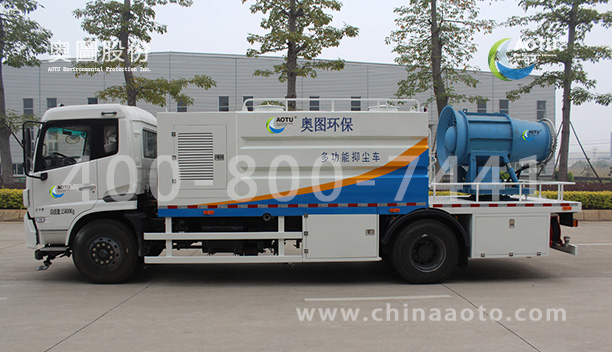

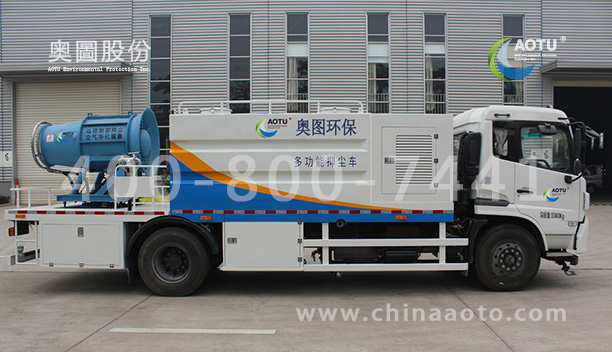

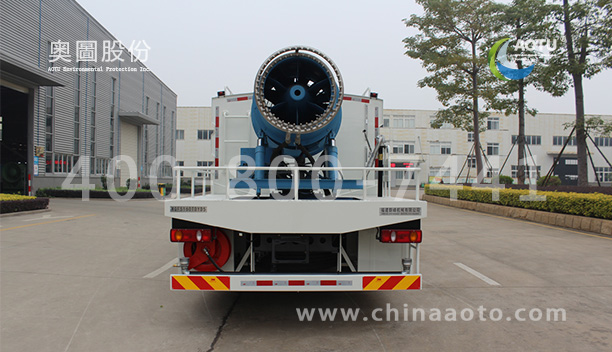

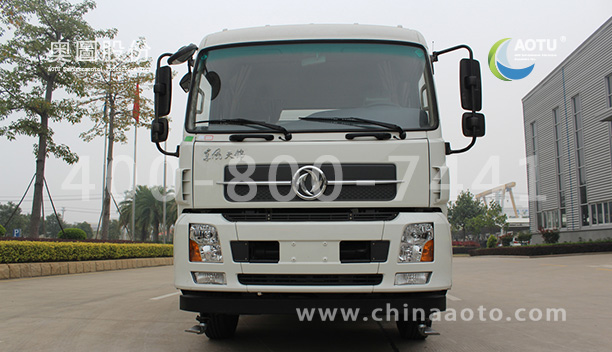

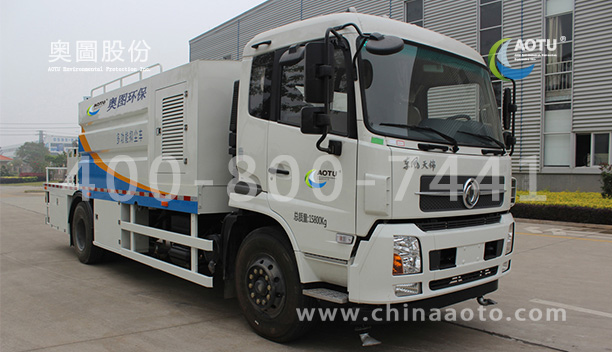

多功能抑塵車圖解說明：
